Pour retrouver le bon fusible sur une Renault Clio 3, commencez par identifier la zone concernée : boîte de l’habitacle, boîtier moteur UPC ou maxi-fusibles près de la batterie. Le repère le plus souvent recherché est le F9 de 15 A pour l’allume-cigare, dans la boîte habitacle. Toutefois, un tableau de fusibles n’est fiable qu’après vérification de la phase, de l’année et des équipements de votre voiture.
Les trois emplacements à contrôler sur une Clio 3
La Clio III peut comporter deux ou trois zones de protection électrique. Elles ne remplissent pas le même rôle : chercher un fusible de vitre électrique dans le compartiment moteur, par exemple, fait perdre du temps. Avant d’ouvrir un cache, coupez le contact, retirez la carte ou la clé et laissez les équipements électriques à l’arrêt.
| Zone | Emplacement habituel | Circuits principalement concernés | Accès |
|---|---|---|---|
| Boîte habitacle | Sous le volant, côté conducteur ; parfois à proximité de la boîte à gants selon la version | Équipements de confort, prise de courant, verrouillage, vitres, éclairage intérieur | Trappe ou cache à déposer |
| UPC | Compartiment moteur, près de la batterie | Gestion moteur, ventilateur, éclairage, essuie-glaces et relais selon configuration | Cache supérieur, parfois retenu par des vis Torx |
| Maxi-fusibles | Sur ou près de la cosse positive de batterie | Alimentations de forte puissance | Intervention à réserver aux opérations maîtrisées |
La boîte habitacle concentre les petits fusibles faciles à retirer. L’UPC, ou Unité de Protection et de Commutation, rassemble davantage de relais et de circuits liés au moteur. Les maxi-fusibles protègent des alimentations majeures : ils ne doivent pas être confondus avec un fusible enfichable classique.
Lire le tableau fusible Clio 3 sans se tromper de schéma
Un tableau associe toujours une position, un calibre en ampères et un circuit protégé. La position est généralement indiquée par une référence telle que F1, F2 ou F9. Elle ne suffit pas à elle seule : la même numérotation peut correspondre à des affectations différentes selon la motorisation, les options ou l’évolution du véhicule.
Le repère utile pour l’allume-cigare

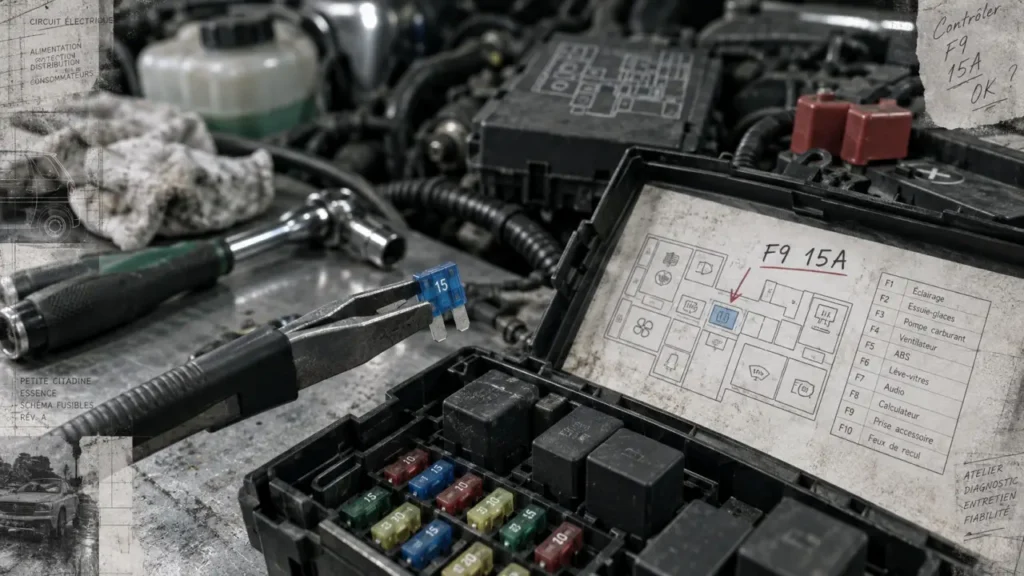

Sur plusieurs schémas de Clio 3, le F9 15 A de la boîte habitacle protège l’allume-cigare ou la prise de courant. Si un chargeur ne fonctionne plus, retirez d’abord tout accessoire branché, puis contrôlez ce fusible. Une prise surchargée par un adaptateur défectueux ou un compresseur peut provoquer sa coupure.
Couleur et ampérage : deux indices, une seule règle
La couleur aide à reconnaître le calibre d’un fusible automobile, mais l’inscription en ampères reste le contrôle décisif. Un fusible de remplacement doit avoir exactement le même ampérage que celui prévu à l’origine. Installer un calibre plus élevé pour éviter qu’il ne grille expose le faisceau à une surchauffe et augmente le risque d’incendie. À l’inverse, un calibre inférieur peut couper un circuit pourtant sain.
| Repère à relever | Pourquoi il compte | Où le confirmer |
|---|---|---|
| Position du fusible | Elle désigne l’emplacement exact sur le porte-fusibles | Schéma de trappe ou notice |
| Ampérage inscrit | Il fixe le niveau de protection du circuit | Fusible retiré et schéma |
| Fonction associée | Elle relie la position à la panne observée | Notice correspondant à la configuration |
| Phase et équipements | Ils peuvent modifier l’affectation | Identification du véhicule et documentation adaptée |
Le schéma de trappe indique les numéros, les calibres et les circuits associés. Il aide à éviter un diagnostic trop rapide. Si la prise de courant est alimentée mais que le chargeur ne fonctionne pas, le problème peut se situer dans l’accessoire. Si plusieurs fonctions voisines tombent en panne, la recherche doit remonter vers une alimentation commune, un connecteur ou l’UCH.
Retrouver le fusible d’une panne fréquente
Un fusible est une piste de diagnostic, non une conclusion. Le tableau ci-dessous permet de choisir la bonne zone de contrôle avant de chercher un numéro précis dans la notice de votre Clio 3.
| Symptôme | Zone à examiner en premier | Éléments à ne pas oublier |
|---|---|---|
| Allume-cigare ou prise de courant inactifs | Boîte habitacle, notamment F9 15 A selon les versions | Objet coincé dans la prise, adaptateur ou chargeur défectueux |
| Vitres électriques ou verrouillage centralisé | Boîte habitacle | Commande de porte, faisceau dans le passage de porte, UCH |
| Essuie-glaces défaillants | UPC dans le compartiment moteur | Relais, moteur d’essuie-glace, tringlerie bloquée |
| Feux extérieurs éteints | UPC et boîte habitacle selon le feu concerné | Ampoule, connecteur, commande d’éclairage, relais |
| Démarrage ou direction assistée | UPC et fusibles de puissance | Batterie, connexions, relais et diagnostic professionnel |
Les essuie-glaces, les feux et certains équipements moteur peuvent dépendre d’un relais. Un fusible visuellement intact n’exclut donc ni un relais défaillant, ni une cosse oxydée, ni une coupure du faisceau. Ne forcez jamais le retrait d’un relais ou d’un élément intégré à l’UPC : selon les versions, certains composants ne sont pas conçus pour être remplacés séparément.
Remplacer un fusible en sécurité, étape par étape
Le remplacement d’un fusible enfichable est simple si l’on respecte l’ordre des opérations. Une pince extractrice, souvent rangée dans la boîte à fusibles ou dans le kit de bord, évite d’abîmer le porte-fusibles. Pour une intervention dans le compartiment moteur ou près des maxi-fusibles, la déconnexion de la borne négative de batterie est recommandée.
- Identifier le bon schéma : vérifiez la phase de votre Clio 3, ses options et le circuit en panne.
- Couper toute alimentation : contact coupé, clé ou carte retirée, consommateurs électriques arrêtés.
- Repérer la position : comparez la référence indiquée sur la trappe avec l’implantation réelle.
- Extraire le fusible : utilisez une pince et tirez droit, sans levier sur les contacts.
- Contrôler le filament : un filament continu indique en principe un fusible intact ; un filament coupé signale un fusible grillé.
- Remplacer à l’identique : même format et même ampérage, sans exception.
- Tester l’équipement : remettez le contact et vérifiez la fonction concernée.
Un contrôle visuel peut être complété par un multimètre. Hors tension, la continuité confirme l’état du fusible ; sous tension, la présence d’alimentation de chaque côté peut orienter la recherche. Cette vérification est particulièrement utile lorsque la rupture du filament est difficile à voir.
Phase 1, phase 2 et fusible qui grille à nouveau : quand s’arrêter
La Clio 3 phase 1 couvre la période 2005-2009, tandis que la phase 2 apparaît à partir de 2009. Le restylage, la motorisation, le niveau de finition, l’entrée sans clé ou des équipements comme les antibrouillards peuvent modifier l’affectation. Il est donc prudent de confronter tout tableau générique au schéma présent sur la trappe et à la documentation correspondant au véhicule.
Une coupure répétée révèle souvent une cause en amont
Si le fusible neuf grille immédiatement, ne le remplacez pas une seconde fois sans investigation. Les causes possibles comprennent un court-circuit dans le câblage, un appareil consommant trop de courant, un composant défectueux, de l’humidité ou une corrosion des contacts. Une infiltration d’eau autour de l’UPC ou un connecteur de porte oxydé peut aussi produire une panne intermittente, plus difficile à isoler.
Dans ce cas, débranchez l’accessoire récemment utilisé sur le circuit concerné et faites contrôler le véhicule par un professionnel. Cette précaution est indispensable pour les circuits de démarrage, d’ABS/ESP, de direction assistée, de gestion moteur ou les fusibles principaux. Le bon fusible protège la voiture ; il ne répare pas la cause qui l’a fait fondre.
