Lorsqu’un plafonnier s’éteint, qu’un allume-cigare cesse de fonctionner ou qu’un autoradio reste muet, le premier réflexe est souvent d’incriminer l’appareil lui-même. Pourtant, le coupable est fréquemment une petite pièce de plastique colorée : le fusible. Si l’inspection visuelle est rapide, elle reste parfois trompeuse. Un filament peut paraître intact à l’œil nu tout en étant rompu à un endroit invisible. Pour lever le doute avec certitude, l’utilisation d’un multimètre est indispensable. Ce guide détaille la procédure pour réaliser ce diagnostic en quelques minutes, en toute sécurité.
Pourquoi privilégier le multimètre à l’inspection visuelle ?
Le fusible protège le circuit électrique de votre véhicule. Sa mission est de fondre si l’intensité du courant dépasse un seuil critique, préservant ainsi les composants coûteux et évitant tout risque d’incendie. Cependant, se fier uniquement à ses yeux présente des limites techniques.
Les pièges du diagnostic à l’œil nu
Sur un fusible à lame classique, le filament en forme de « U » ou de « Z » est généralement visible à travers le plastique transparent. En cas de surtension, le métal fond et laisse une trace de brûlure noire. Mais il arrive que la rupture soit microscopique ou située au ras des pattes métalliques, là où le plastique opaque masque la vue. Dans ces situations, vous risquez de remplacer un composant fonctionnel alors que la panne provient d’un fusible défectueux.
La précision du test de continuité
Le multimètre, réglé sur le mode continuité ou ohmmètre, envoie un courant de très faible intensité pour vérifier si le passage est libre. C’est un test binaire : soit le courant passe, soit il ne passe pas. Cette méthode élimine toute interprétation subjective et garantit un diagnostic fiable, même sur des fusibles opaques ou des modèles de type cartouche où le filament est masqué.
Préparer le test : matériel et consignes de sécurité
Avant d’intervenir sur le circuit électrique, une préparation rigoureuse est nécessaire. Manipuler l’électricité automobile, même à basse tension (12V ou 24V), requiert de respecter des étapes pour éviter tout court-circuit.
Le choix et le réglage du multimètre
N’importe quel multimètre numérique convient pour tester un fusible. Réglez-le sur l’une des deux positions suivantes :
Le mode continuité est symbolisé par une icône d’onde sonore. C’est le réglage le plus pratique car l’appareil émet un signal sonore si le fusible est intact. Le mode ohmmètre est symbolisé par la lettre grecque Omega (Ω). Choisissez le calibre le plus bas, souvent 200 Ω. Si le fusible est bon, la valeur affichée doit être proche de zéro, généralement entre 0.1 et 0.5 Ω.
Localisation des boîtes à fusibles
La plupart des voitures possèdent deux boîtes à fusibles. La première se situe dans l’habitacle, souvent derrière un vide-poche ou sous la boîte à gants. La seconde se trouve dans le compartiment moteur, près de la batterie. Consultez le manuel d’entretien de votre véhicule pour identifier l’emplacement correspondant à l’équipement en panne. Coupez toujours le contact et retirez la clé avant toute manipulation.

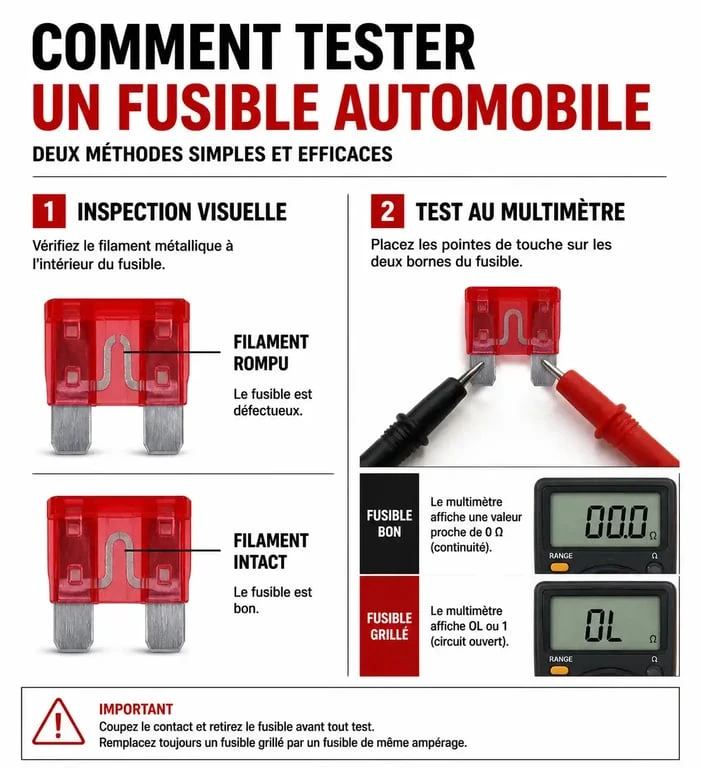

La procédure pas à pas pour tester vos fusibles
Une fois le multimètre prêt, la procédure est rapide. Vous pouvez tester le fusible en place ou le retirer pour une analyse plus précise.
Test direct sur la boîte
La plupart des fusibles à lame possèdent deux points métalliques exposés sur leur sommet. Ces points permettent de vérifier l’état du composant sans utiliser de pince d’extraction.
Allumez votre multimètre en mode continuité. Posez la pointe de touche noire sur l’un des points métalliques du fusible, puis la pointe de touche rouge sur le second. Si l’appareil émet un signal sonore, le courant circule et le fusible est opérationnel. Si l’appareil reste silencieux, le circuit est rompu et le fusible doit être remplacé.
Test après extraction
Si le fusible ne possède pas de points de test ou si vous avez un doute, extrayez-le à l’aide de la pince en plastique fournie dans le couvercle de la boîte.
Placez le fusible sur une surface plane. Mettez en contact les pointes de touche du multimètre avec les deux pattes métalliques. Une valeur de « 1 » ou « OL » (Over Limit) en mode ohmmètre indique une résistance infinie, confirmant que le fusible est grillé.
| Résultat du test | Affichage (Ohmmètre) | Signal (Continuité) | Action |
|---|---|---|---|
| Fusible en bon état | 0.00 à 0.5 Ω | Bip sonore continu | Conserver le fusible |
| Fusible grillé | 1 ou OL | Aucun son | Remplacer par un modèle identique |
Remplacer le fusible : les erreurs à éviter
Identifier un fusible défectueux est une étape, mais le remplacement doit suivre des règles strictes pour ne pas endommager le faisceau électrique.
Respecter l’ampérage nominal
Chaque fusible possède un code couleur et un chiffre gravé sur son sommet indiquant son intensité maximale (5A, 10A, 15A, 30A, etc.). Ne remplacez jamais un fusible par un modèle de capacité supérieure. Si vous installez un fusible de 30A là où un 10A est requis, le fusible ne sautera pas en cas de problème, provoquant une surchauffe du câblage et un risque d’incendie.
Comprendre l’origine de la panne
Un fusible qui saute peut être dû à une fatigue passagère ou une surtension isolée. En revanche, si le nouveau fusible grille immédiatement, cela indique un court-circuit franc ou un composant en fin de vie qui consomme trop d’énergie. Dans ce cas, inutile de multiplier les remplacements : une recherche de panne approfondie est nécessaire.
Choisir des pièces de qualité
Privilégiez l’achat de fusibles de qualité certifiée. Les modèles bas de gamme vendus en vrac présentent souvent des tolérances de fonte imprécises. Un bon fusible doit se rompre exactement au seuil prévu pour protéger efficacement l’électronique de bord.
Maîtriser le test au multimètre vous offre une autonomie précieuse et évite des passages inutiles chez le garagiste pour des pannes mineures. C’est un geste simple, accessible à tous, qui constitue la base de la maintenance électrique automobile.
