Un fusible de voiture peut expliquer une panne électrique soudaine : phares éteints, autoradio muet, essuie-glaces bloqués, prise 12 V inactive ou éclairage intérieur absent. Souvent, la cause est simple et peu coûteuse. Le vrai risque, c’est de le remplacer sans vérifier le bon circuit, au lieu de comprendre pourquoi il a grillé.
Avant d’acheter une boîte de rechange ou de démonter au hasard, il faut savoir ce que protège le fusible, où le trouver, comment reconnaître un modèle grillé et pourquoi il doit toujours être remplacé par un fusible de même calibre.
À quoi sert un fusible de voiture dans le circuit électrique ?
Le fusible agit comme un coupe-circuit. Il est placé sur un circuit précis pour protéger un équipement et son câblage. En cas de surintensité, de surtension ou de court-circuit, sa partie conductrice fond volontairement. Le courant est alors interrompu avant que le fil, le composant ou le faisceau ne chauffe dangereusement.
Chaque fusible est calibré pour laisser passer une intensité maximale exprimée en ampères. Un petit équipement peut être protégé par un fusible de faible ampérage, tandis qu’un circuit plus gourmand nécessite un calibre plus élevé. C’est pour cela qu’on trouve des fusibles de 3,5A, 5A, 7,5A, 10A, 15A, 30A, voire des maxi-fusibles de 80A ou 90A selon les usages.
Les pannes typiques liées à un fusible HS
Un fusible grillé provoque généralement l’arrêt d’un seul équipement ou d’un groupe d’équipements reliés au même circuit. Parmi les symptômes fréquents, on retrouve des feux qui ne s’allument plus, une vitre électrique inerte, une ventilation absente, un avertisseur sonore muet, une prise allume-cigare qui ne charge plus ou un combiné d’instrumentation partiellement éteint.
Si plusieurs fonctions sans lien apparent tombent en panne en même temps, il peut aussi s’agir d’un fusible principal, d’un relais, d’un problème de masse ou d’une alimentation plus globale. Le fusible reste donc un premier point de contrôle, mais il ne suffit pas à lui seul pour conclure.

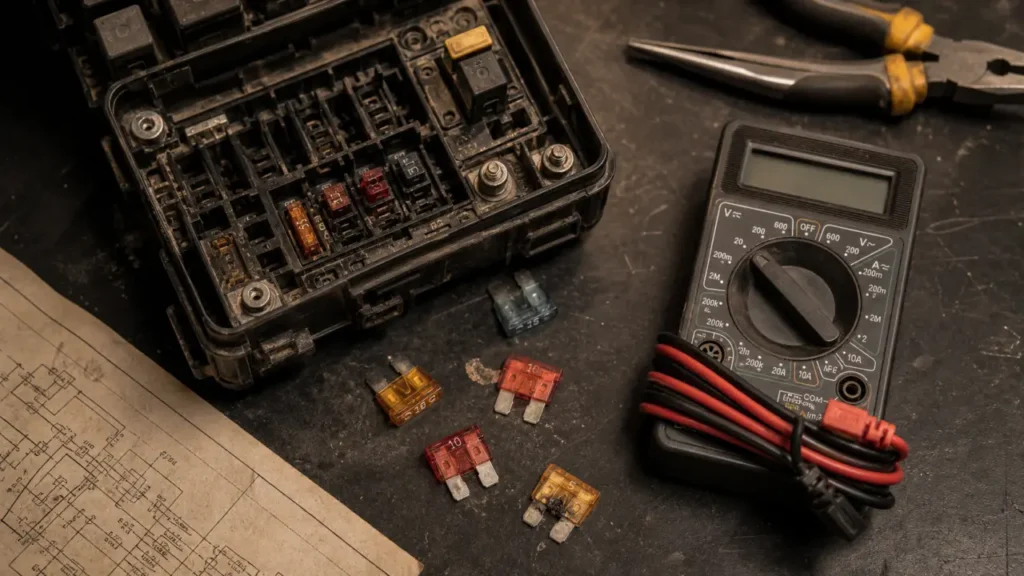

Reconnaître et tester un fusible grillé sans se tromper
La première vérification est visuelle. Sur de nombreux fusibles à lame, le corps en plastique translucide laisse voir une languette conductrice. Si elle est rompue, fondue, noircie ou déformée, le fusible est probablement grillé. Cette inspection reste utile, mais elle n’est pas infaillible : certains fusibles paraissent corrects alors que la continuité électrique est coupée.
Tester avec un multimètre
Le test le plus fiable se fait avec un multimètre réglé en mode continuité ou en ohmmètre. Il faut retirer le fusible de son logement, poser une pointe de touche sur chaque borne, puis lire le résultat. En mode continuité, un bip indique généralement que le courant peut passer. En ohmmètre, une valeur proche de zéro signifie que le fusible est bon ; une valeur infinie ou l’absence de réaction indique un fusible coupé.
Certains testeurs de fusible permettent un contrôle encore plus rapide, surtout lorsqu’on intervient souvent sur plusieurs véhicules. Pour un dépannage occasionnel, un multimètre d’entrée de gamme suffit largement, à condition de l’utiliser correctement et de ne pas tester un circuit alimenté au hasard.
Inspection sur place ou fusible retiré ?
Il est parfois possible de tester un fusible sans le retirer, grâce aux petits points métalliques accessibles sur le dessus de certains modèles. Cette méthode peut faire gagner du temps, mais elle demande de savoir si le circuit est censé être alimenté contact mis ou contact coupé. Pour un conducteur non expert, retirer le fusible et le contrôler à part reste souvent plus simple et plus sûr.

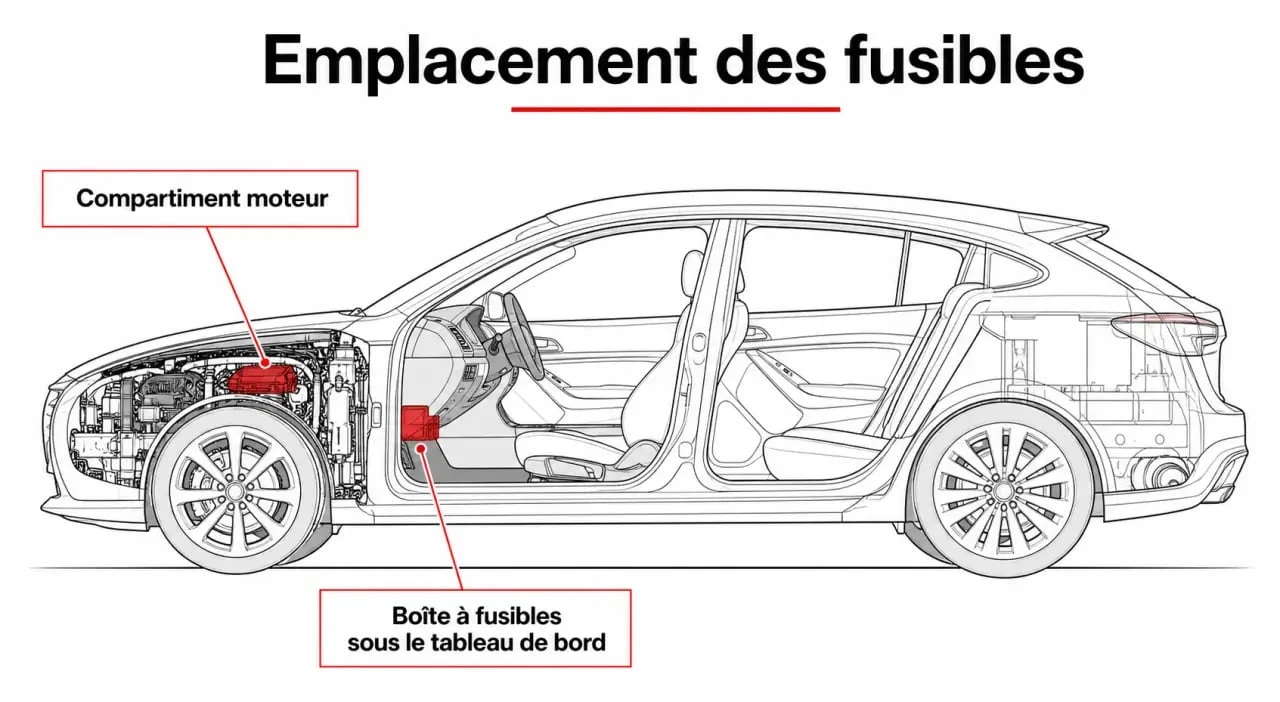

Localiser la boîte à fusibles et identifier le bon emplacement
La boîte à fusibles de voiture n’est pas toujours au même endroit. Selon le modèle, elle peut se trouver sous le tableau de bord, derrière une trappe latérale, dans la boîte à gants, dans le compartiment moteur, près de la batterie ou parfois dans plusieurs de ces emplacements à la fois. Certains véhicules disposent d’un boîtier pour l’habitacle et d’un autre pour les organes moteur.
Le réflexe le plus fiable consiste à consulter le carnet d’entretien, le manuel du véhicule ou le schéma collé à l’intérieur du couvercle de la boîte à fusibles. Ce schéma indique le numéro du fusible, son ampérage et la fonction protégée : feux, autoradio, essuie-glaces, verrouillage, ventilation, prise accessoire, etc.
| Emplacement fréquent | Ce qu’on y trouve souvent | Conseil pratique |
|---|---|---|
| Sous le tableau de bord | Équipements d’habitacle, éclairage intérieur, autoradio, vitres | Utiliser une lampe et repérer la trappe avant de tirer sur les plastiques |
| Compartiment moteur | Circuits plus puissants, ventilation, alimentation principale, maxi-fusibles | Laisser refroidir le moteur et éviter les zones chaudes ou mobiles |
| Près de la batterie | Fusibles de forte intensité et protections principales | Ne pas improviser si le faisceau ou le boîtier semble abîmé |
Choisir le bon type de fusible auto : format, couleur et ampérage
Les fusibles auto existent en plusieurs formats : microfusibles, mini-fusibles, fusibles standards à lame, maxi-fusibles, mais aussi références de type APX, APR, ATC, APO, APM ou ATM selon les familles et les véhicules. La norme DIN 72581/3 est souvent citée pour certains fusibles automobiles, mais dans la pratique, le plus important reste de comparer le format, l’ampérage inscrit et les indications du constructeur.
Les couleurs aident à identifier rapidement un calibre, mais elles ne doivent pas remplacer la lecture de l’ampérage gravé ou imprimé sur le fusible. Les codes couleur sont utiles en dépannage, toutefois ils ne sont pas toujours strictement standardisés selon les fabricants et les formats.
| Type de fusible | Dimensions ou plage courante | Usage général |
|---|---|---|
| Micro ou mini-fusible | Environ 10x15mm pour certains formats, souvent de 2 à 30 ampères | Circuits d’habitacle et équipements compacts |
| Fusible standard à lame | Environ 20x20mm, plages fréquentes de 3 à 30 ampères ou 3,5 à 30A | Équipements électriques courants du véhicule |
| Maxi-fusible | Environ 35x25mm, souvent de 20 à 80 ampères ou 30 à 90A | Circuits de forte puissance et protections principales |
Le point à retenir est simple : on remplace un fusible par un modèle identique en calibre. Mettre un fusible de 30A à la place d’un 10A n’est pas une amélioration. C’est une prise de risque. Le circuit pourrait laisser passer trop de courant avant de se couper, avec un risque de détérioration du faisceau ou de surchauffe.
Remplacer un fusible de voiture en sécurité et éviter les erreurs coûteuses
Avant toute intervention, coupez le contact, retirez la clé si nécessaire et éteignez l’équipement concerné. Sur certains circuits sensibles, notamment près de la batterie ou dans le compartiment moteur, il faut rester particulièrement prudent. Si le boîtier présente des traces de chauffe, une odeur de brûlé, de l’humidité ou des fils endommagés, mieux vaut demander l’avis d’un professionnel.

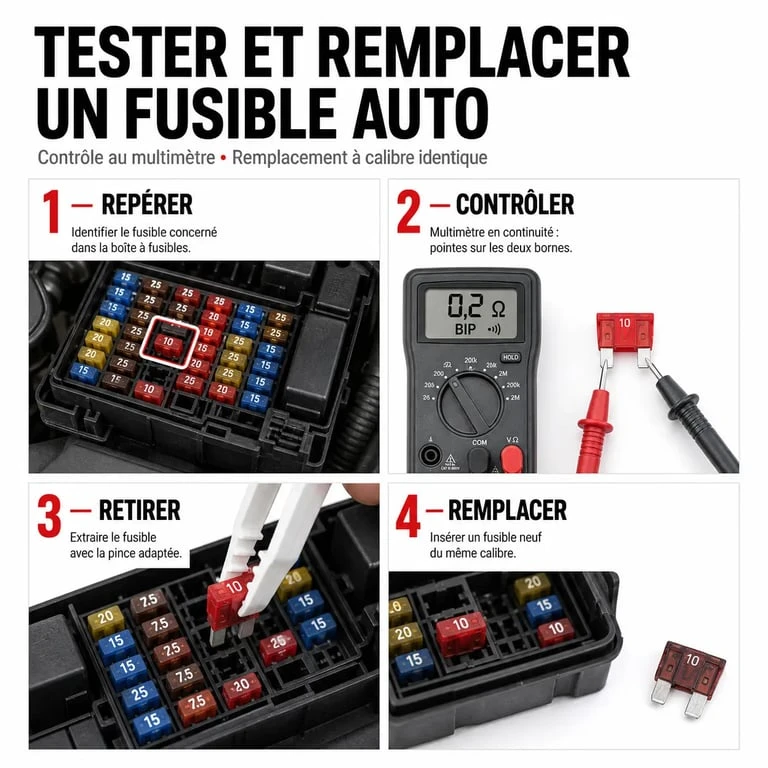

La méthode simple de remplacement
- Repérez le fusible correspondant à la panne à l’aide du schéma de boîte à fusibles.
- Retirez-le avec l’extracteur fourni, une pince à bec long ou une pince à bec effilé.
- Contrôlez son état visuel ou testez-le au multimètre.
- Installez un fusible neuf de même format et de même ampérage.
- Remettez le contact et vérifiez si l’équipement fonctionne de nouveau.
Pensez au fusible comme à une clé calibrée : elle doit ouvrir le passage du courant seulement jusqu’à une limite précise, puis se sacrifier si le circuit force. Une clé trop faible casse sans raison et immobilise l’équipement ; une clé trop robuste ne casse plus au bon moment et laisse la serrure, c’est-à-dire le faisceau électrique, encaisser l’effort. Cette comparaison aide à comprendre pourquoi le bon calibre n’est pas un détail administratif, mais une protection pensée pour ce circuit exact.
Quand le fusible grille à nouveau
Si le fusible neuf saute immédiatement ou après quelques minutes, ne continuez pas à en remettre. Le fusible fait alors son travail : il signale qu’une anomalie persiste. Cela peut venir d’un court-circuit, d’un moteur électrique bloqué, d’un accessoire défectueux, d’une infiltration d’eau, d’un mauvais branchement ou d’un câble abîmé.
Dans ce cas, le remplacement répété ne répare rien. Il faut diagnostiquer le circuit concerné, surtout si la panne touche un équipement important pour la visibilité, le démarrage, la sécurité ou l’assistance de conduite.
Prix d’un fusible et coût en garage
Un fusible seul coûte peu cher : on trouve couramment des modèles à l’unité autour de 3 ou 4€, et les assortiments de fusibles de rechange restent généralement abordables. En garage, le coût dépend surtout du temps passé à localiser la panne. Pour un remplacement simple, l’intervention peut rester modérée, mais un diagnostic électrique peut prendre de 30 minutes à une heure et atteindre environ 30 à 70€ selon la complexité et la main-d’œuvre.
Avoir quelques fusibles de rechange dans le véhicule est donc une bonne idée, à condition de respecter strictement les calibres indiqués. Pour une panne isolée et bien identifiée, le dépannage est souvent rapide. Pour une panne qui revient, le bon réflexe n’est pas d’augmenter l’ampérage, mais de chercher pourquoi le circuit demande trop de courant.
